广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，**垂直输送物料粒度为400mm。大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力，大倾角皮带机提升高度(**已达203m)、大输送能力(**已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在**用于钢厂的高炉上料产生了良好的经济效益。
1．该机为一般用途的散状物料边续输送设备，采用的是具有波状挡边和横板的输送带。因此，特别适用于大倾角输送。
2．该机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃─ +40℃的范围内输送堆积比重为0.5─2.5t/m3的各种散状物料。
3．对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4．输送倾角0℃─90℃范围内。
1．用大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。
2．机械化带式输送机输送物料，总体投资费用低，可节约投资费用的20%─30%，混凝土、煤炭行业效果更好。
3．该机型与普通式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。
4．输送量大，可达2500m3/h，垂直提升高度可达200m。
5．在垂直输送物料时，物料粒度**可400mm。
6．从水平到倾斜（或垂直）能平稳过渡。
7．能耗低、结构简单、维护方便。
8．胶带强度高，使用寿命长。

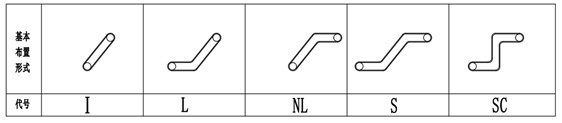

大倾角波状挡边带式输送机（挡边机）的基本布置形式和代号见下图：
这是五种*基本的布置形式。实际上，由于大倾角波状挡边带式输送机（挡边机）采用了波状挡边输送带和改向轮及改向辊组等过渡装置，其可以在同一垂直面内多次弯曲，实现更为复杂的布置形式。
2，大倾角波状挡边带式输送机（挡边机）的典型布置形式
为了获得较好的受料和卸料条件，该机型大多采用“Z”行布置形式。即为设有上水平段、下水平端和倾斜段，并且在下水平端进料，上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接，下水平端和倾斜段用凹弧段机架连接以实现输送带的圆滑过度。
（1）上水平段：为了使用不同的卸料高度要求，头架分为低式头架、中式头架和高式头架。并与之相应，在水平端分别配有低式凸弧段机架和低式中间支腿、中式凸弧段机架和中式中间支腿、高式凸弧段机架和高式中间支腿。
（2）倾斜段：无论水平段采用的是低式、中式还是高式中间架支腿，倾斜段均采用低式中间架支腿。当输送机倾角大于等于45度时，推荐采用Ⅱ型低式中间架支腿。
（3）下水平段：下水平段采用低式中间架支腿。
（4）特殊情况下，该机型也可以无下水平段，用一个料斗直接将物料网上输送到上端，此时会有料外溢；也可以不要上水平段，从驱动滚筒上直接把料卸下；无下水平段时，尾架装在斜面上，无凹弧段；无上水平段时，头架与凸弧段支架合为一个支架。

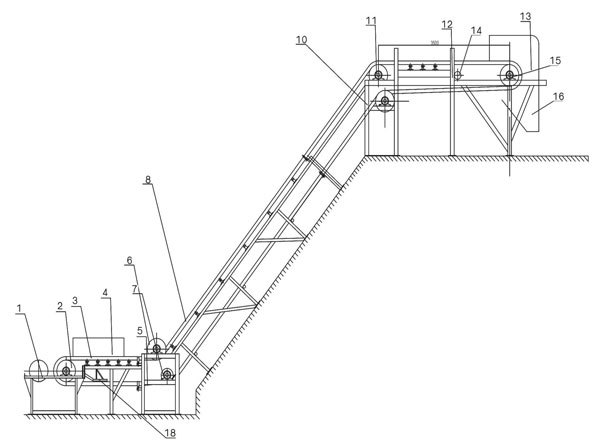

大倾角波状挡边带式输送机（挡边机）的典型布置形式结构图：
1、 尾架（带张紧装置） 2、尾架 3、挡边输送带 4、导料槽 5、凹弧段支架 6、压带轮 7、改向轮 8、中间架 9、中间架支架 10、凸弧段支架 11、凸弧段改向轮12、头架 13、拍打器 14、头罩 15、驱动辊（含动力） 16、下料斗
